3D Overview

查看3D模型

视图操作

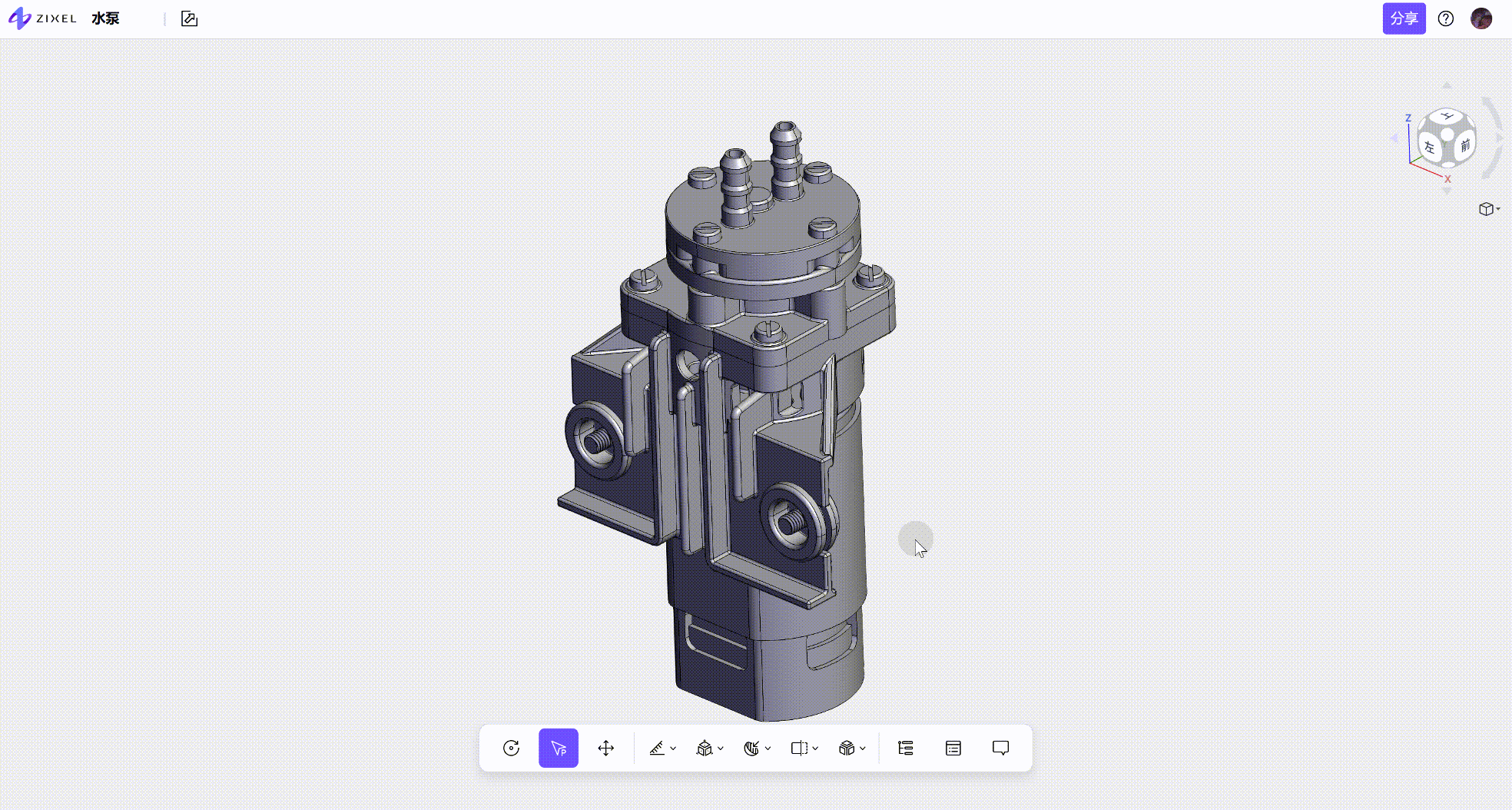

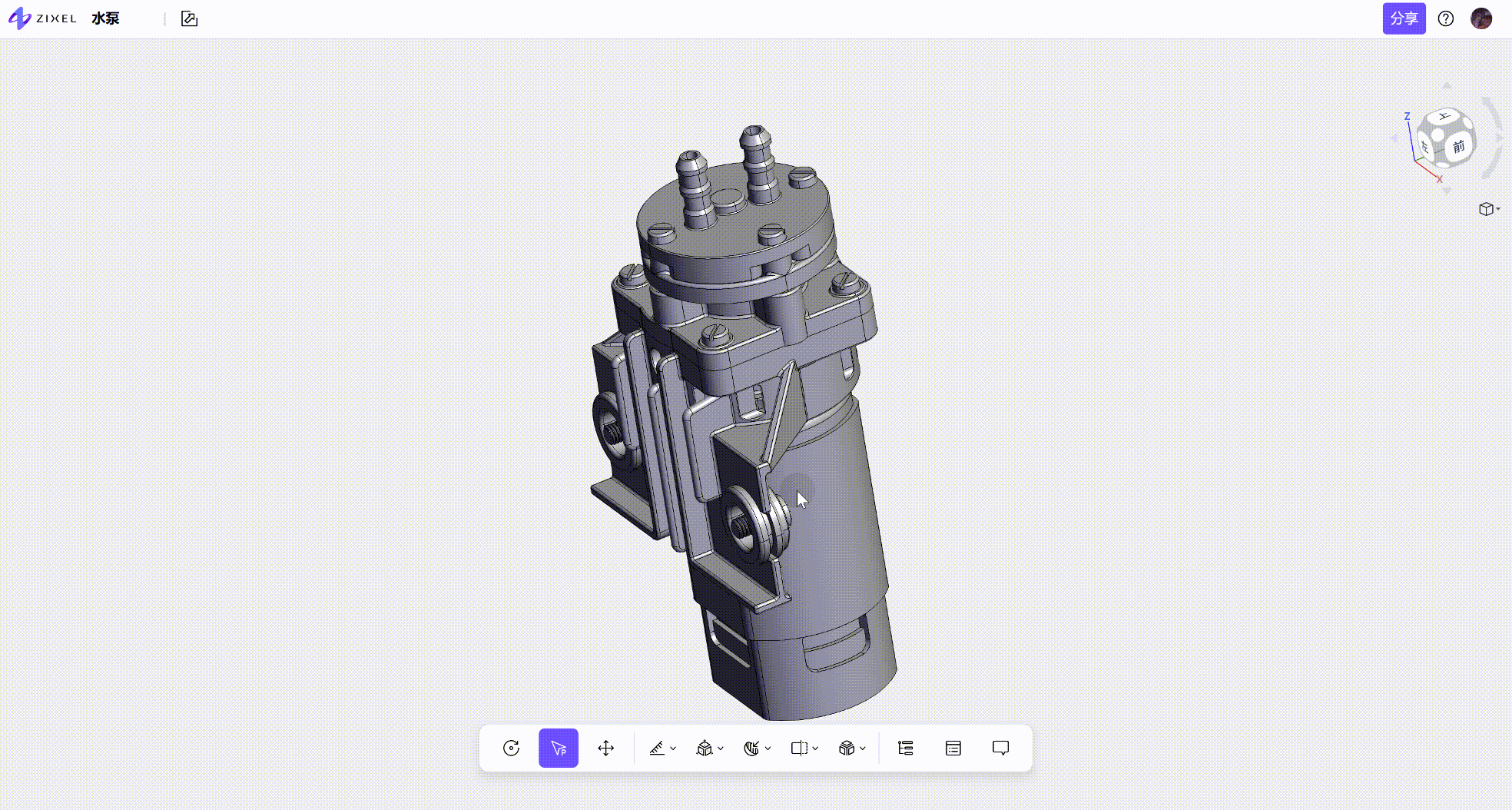

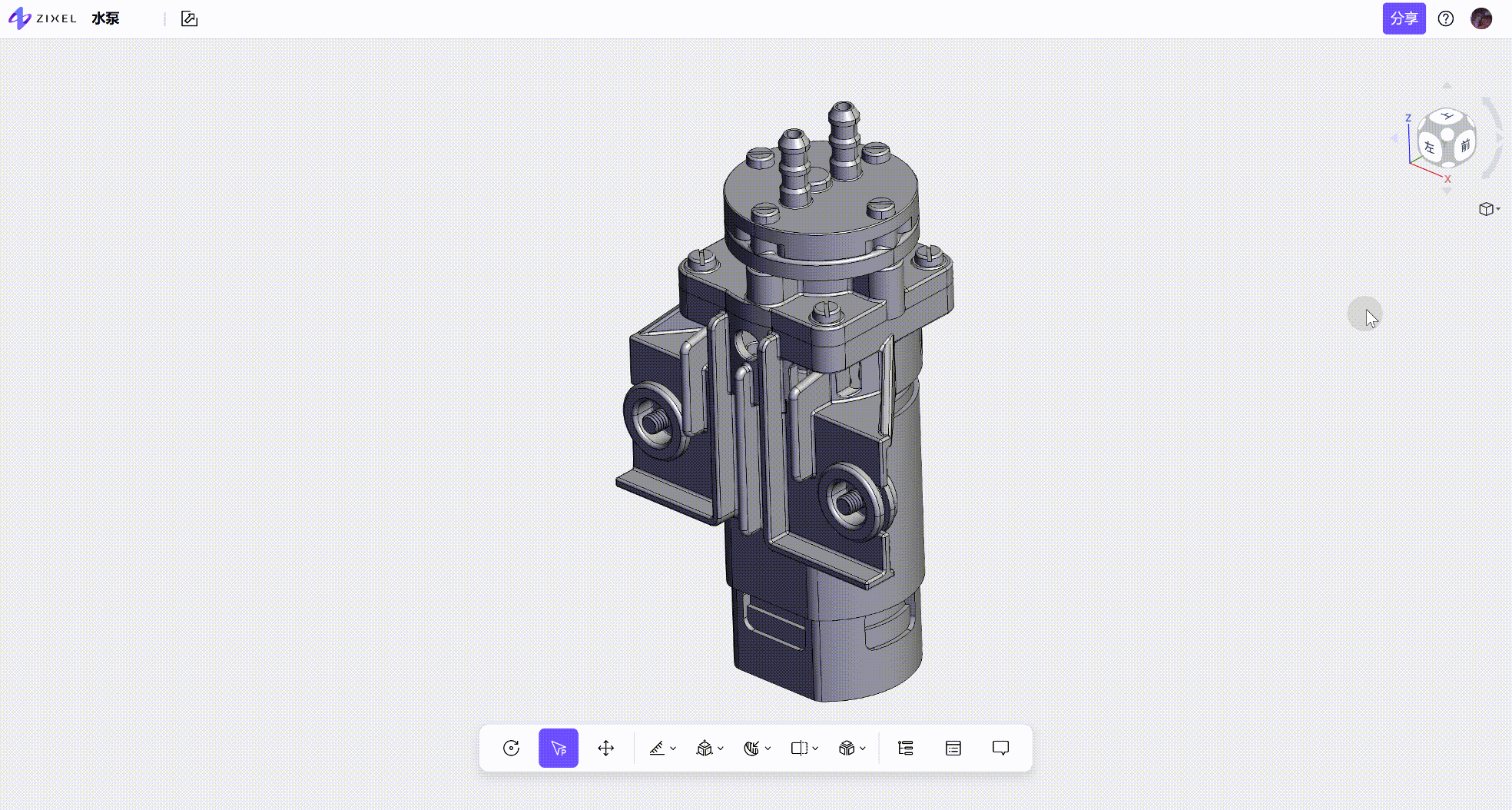

旋转:按住右键拖动
查看模型

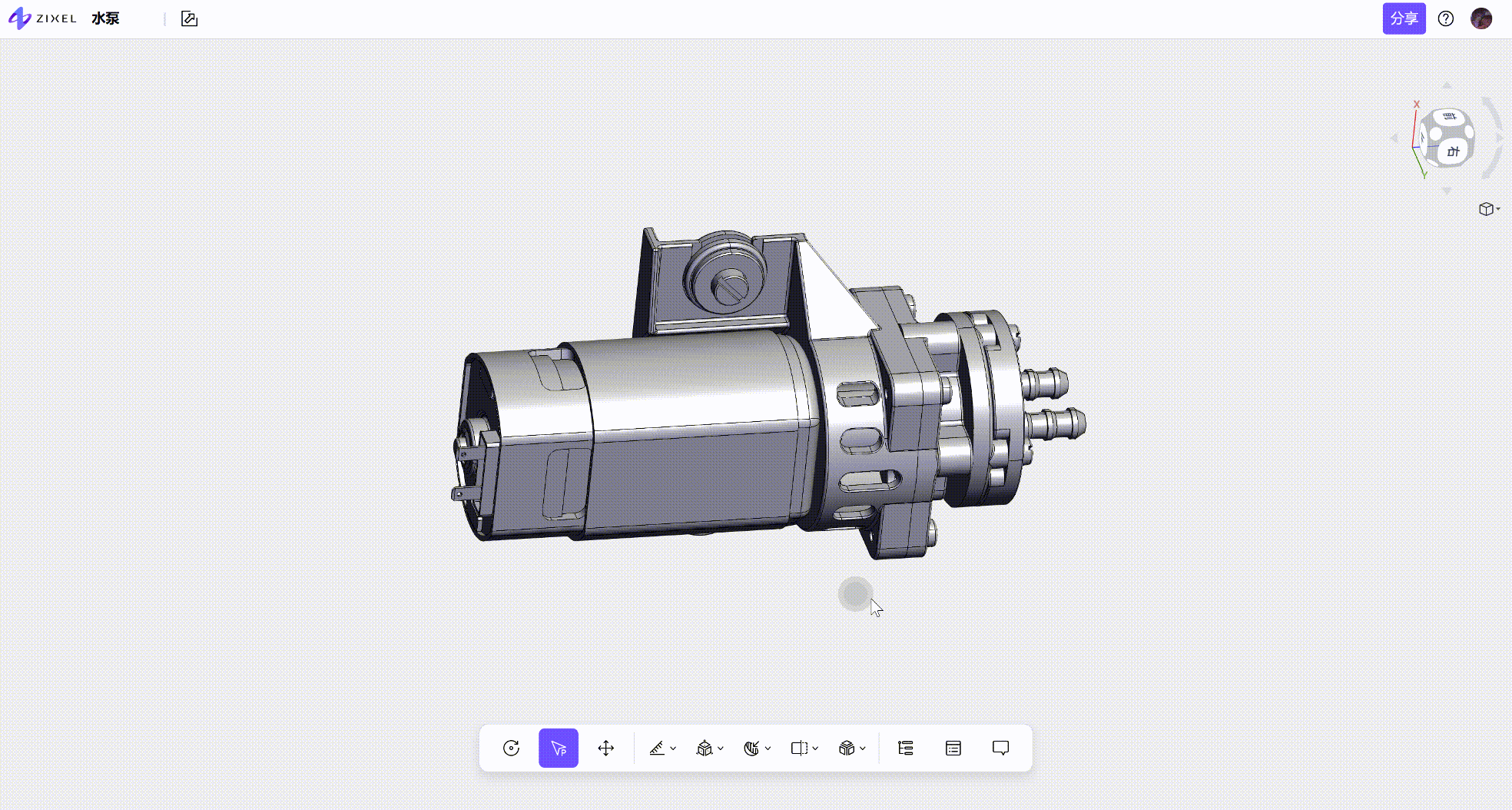

缩放:滑动中键滚轮

查看模型

平移:按住中键移动

查看模型

选择对象

使用鼠标左键在结构树或者3D区域点击可选中对象,点击空白处取消选中。

导航方块

点击导航方块可快速切换视角。

查看模型

工具栏

点击导航方块可快速切换视角。

工具

说明

表格工具

分为复位节点与重置场景两种模式。

选中零件:复位零件

点击复位按钮,将零件重置回初始状态

表格工具

未选中零件:重置场景

点击该按钮,将场景重置回初始状态

表格工具

表格工具

分为Body选择与Part选择两种模式,默认为Part选择。

  1. Part:单击可选中的最小单位为Part节点

  2. Body:单击可选中的最小单位为Body节点

表格工具

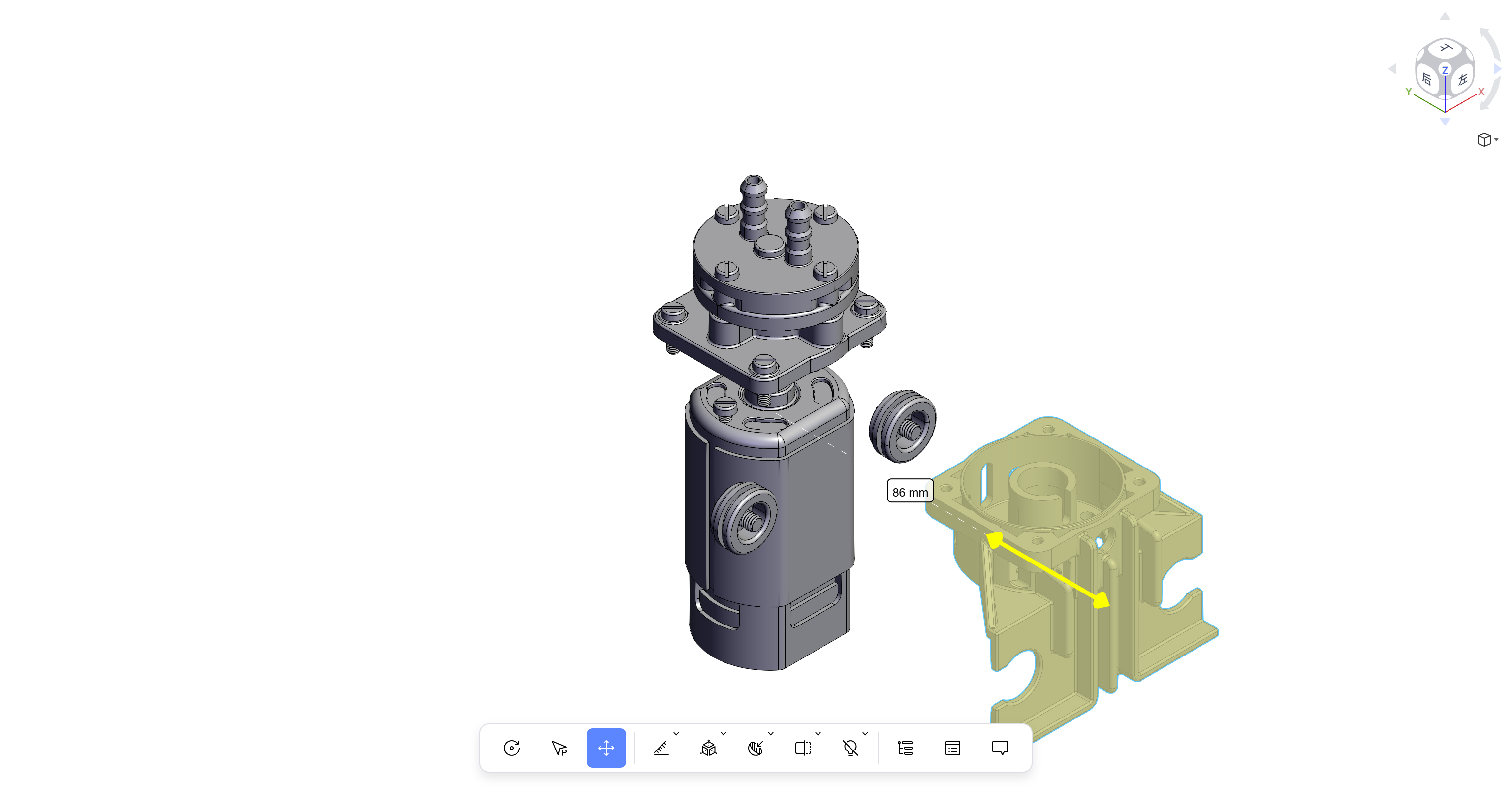

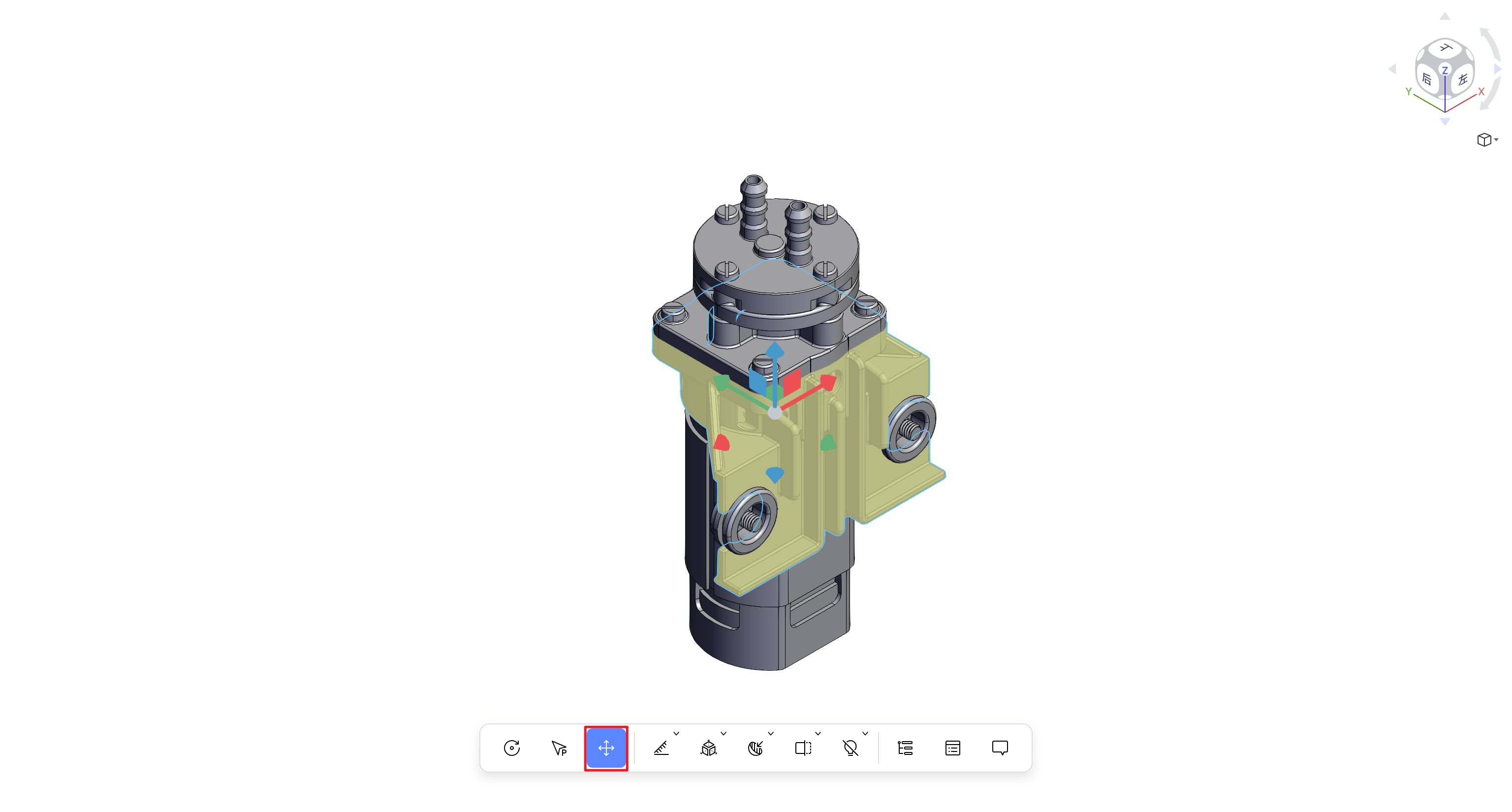

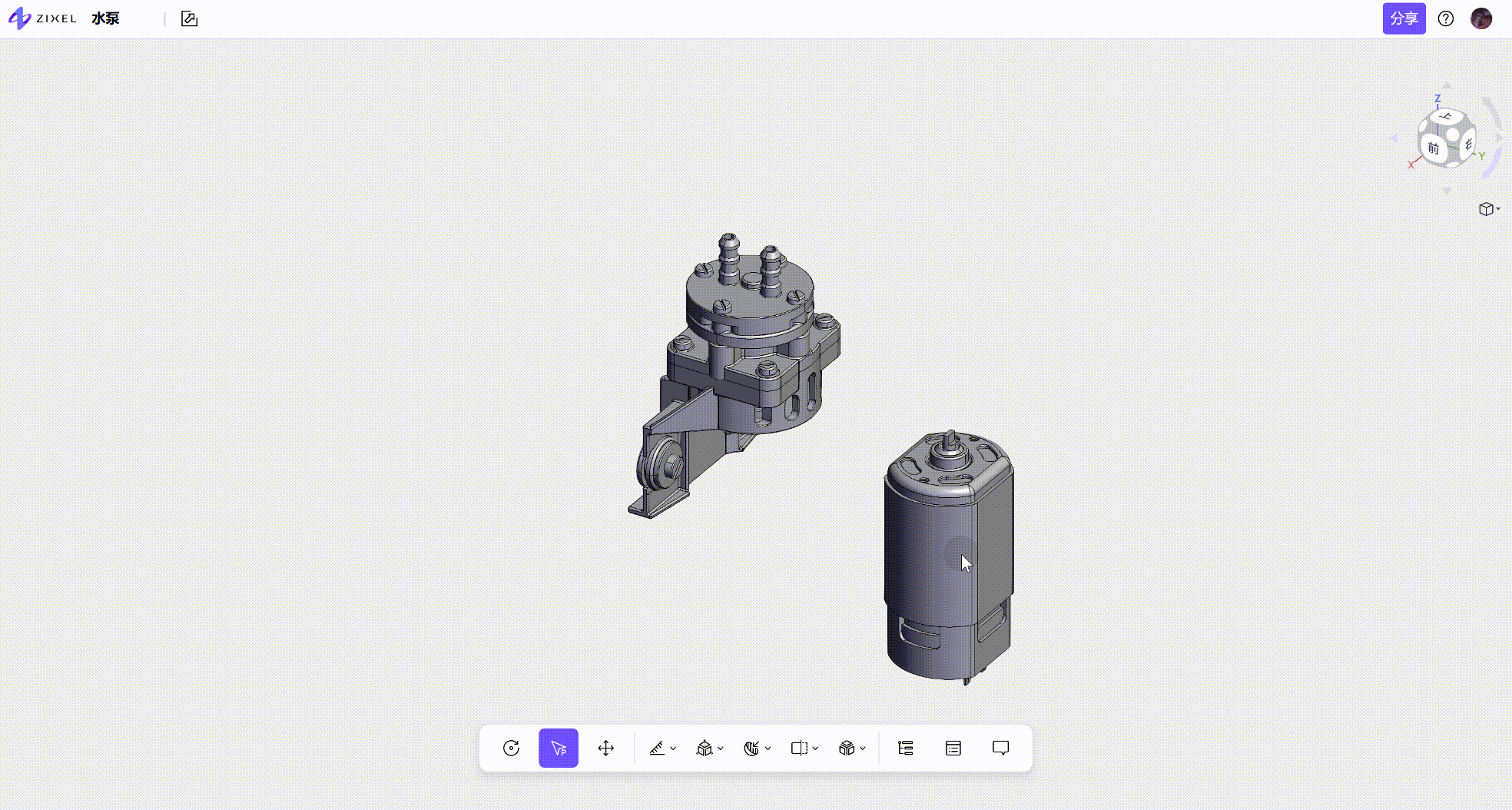

点击该按钮,将激活移动模式。选中对象后,在其中心位置会出现移动手柄,按住并拖动手柄可设置选中对象的位置。表格工具表格工具

表格工具

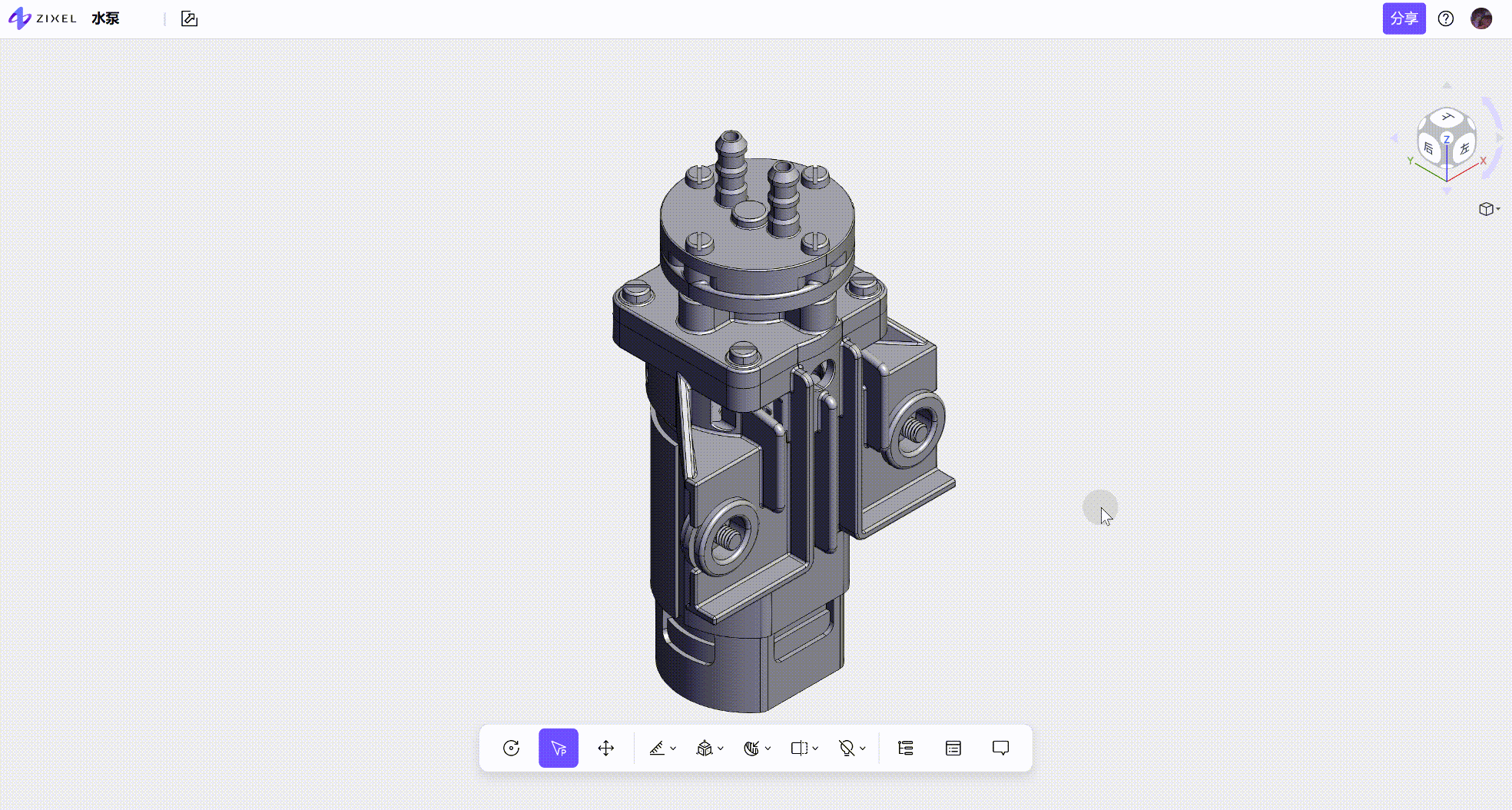

边长测量

  1. 点击工具栏中的“测量”按钮,选择边长测量,进入测量模式

  2. 移动鼠标,模型上可测量的边将出现黑色描边效果

  3. 选择需要测量的边,点击鼠标确认,生成边长测量标注

  4. 移动鼠标,标注将跟随鼠标移动,将标注调整到合适位置,再次点击鼠标,生成标注

  5. 处于测量模式下,可连续创建多个测量标注,点击屏幕中的“退出测量模式”可退出该模式

  6. 取消标注:在创建标注的过程中,点击鼠标右键可取消标注

  7. 删除标注:在退出测量模式后点选测量批注文本框按“delete”按钮可删除对应标注,复位场景可清空所有标注

    表格工具

面到面角度

  1. 点击工具栏中的“测量”按钮,选择面到面角度测量,进入测量模式

  2. 移动鼠标,模型上可测量的面将出现高亮效果

  3. 选择需要测量的面1,点击鼠标确认

  4. 选择需要测量的面2,点击鼠标确认,将生成测量标注

  5. 移动鼠标,标注将跟随鼠标移动,将标注调整到合适位置,再次点击鼠标,生成标注

  6. 取消标注:在创建标注的过程中,点击鼠标右键可取消标注

  7. 处于测量模式下,可连续创建多个测量标注,点击屏幕中的“退出测量模式”可退出该模式

  8. 删除标注:在退出测量模式后点选测量批注文本框按“delete”按钮可删除对应标注,复位场景可清空所有标注

    表格工具

面到面距离

  1. 点击工具栏中的“测量”按钮,选择面到面距离测量,进入测量模式

  2. 移动鼠标,模型上可测量的面将出现高亮效果

  3. 选择需要测量的面1,点击鼠标确认

  4. 选择需要测量的面2,点击鼠标确认,将生成测量标注

  5. 移动鼠标,标注将跟随鼠标移动,将标注调整到合适位置,再次点击鼠标,生成标注

  6. 取消标注:在创建标注的过程中,点击鼠标右键可取消标注

  7. 处于测量模式下,可连续创建多个测量标注,点击屏幕中的“退出测量模式”可退出该模式

  8. 删除标注:在退出测量模式后点选测量批注文本框按“delete”按钮可删除对应标注,复位场景可清空所有标注表格工具

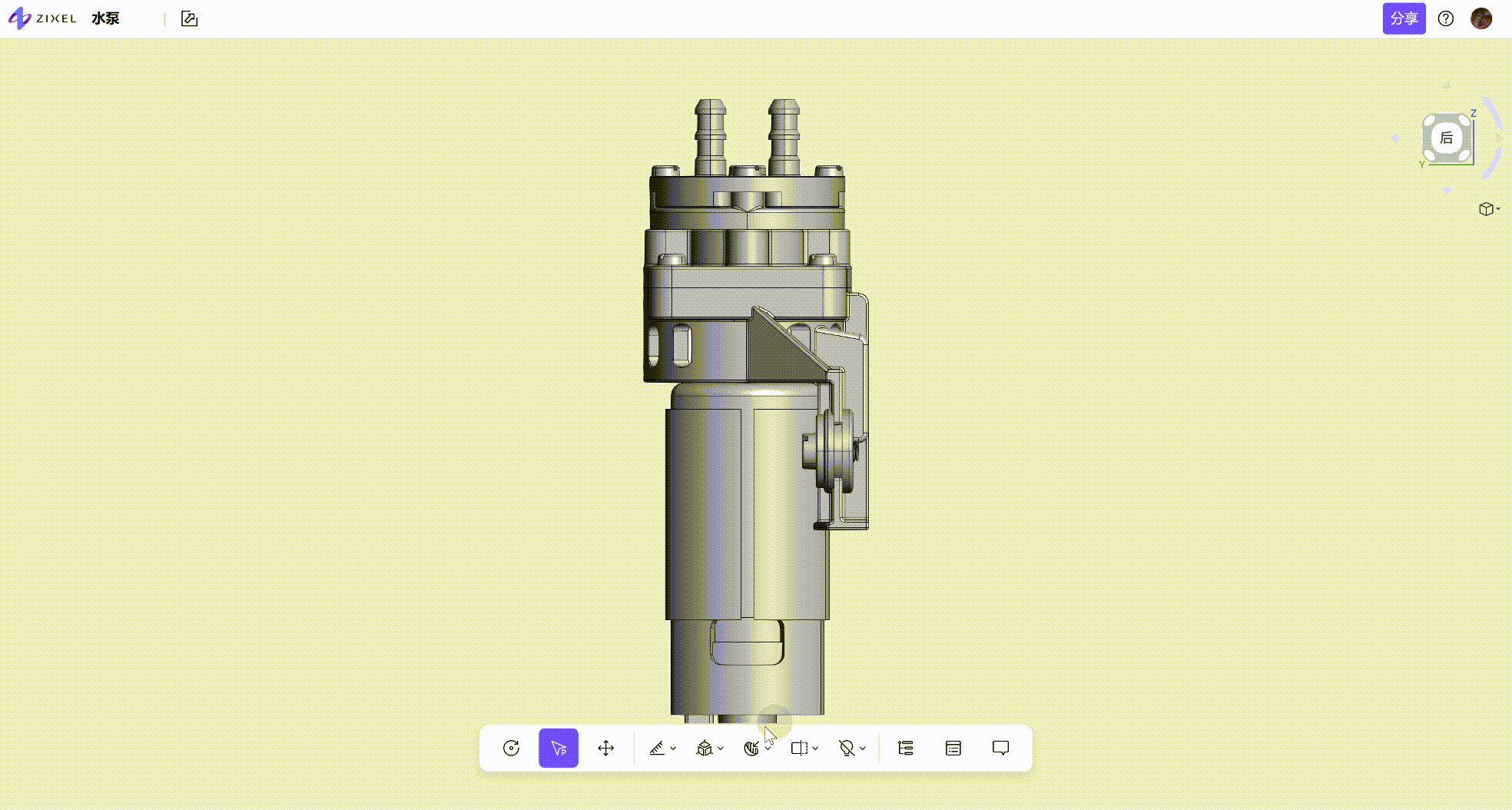

点到点距离

  1. 点击工具栏中的“测量”按钮,选择点到点距离测量,进入测量模式

  2. 移动鼠标,鼠标附近会出现一个黑色点,移动的时候会自动吸附到边

  3. 选择需要测量的点1,点击鼠标确认

  4. 选择需要测量的点2,点击鼠标确认,将生成测量标注

  5. 移动鼠标,标注将跟随鼠标移动,将标注调整到合适位置,再次点击鼠标,生成标注

  6. 取消标注:在创建标注的过程中,点击鼠标右键可取消标注

  7. 处于测量模式下,可连续创建多个测量标注,点击屏幕中的“退出测量模式”可退出该模式

  8. 删除标注:在退出测量模式后点选测量批注文本框按“delete”按钮可删除对应标注,复位场景可清空所有标注表格工具

三维尺寸

  1. 点击工具栏中的“测量”按钮,选择三维尺寸测量,进入测量模式

  2. 移动鼠标,经过零件时将显示对应的三维尺寸

  3. 选择需要测量的零件,点击鼠标确认,生成尺寸测量标注

  4. 处于测量模式下,可连续创建多个测量标注,点击屏幕中的“退出测量模式”可退出该模式

  5. 删除标注:在退出测量模式后点选测量批注文本框按“delete”按钮可删除对应标注,复位场景可清空所有标注表格工具

表格工具

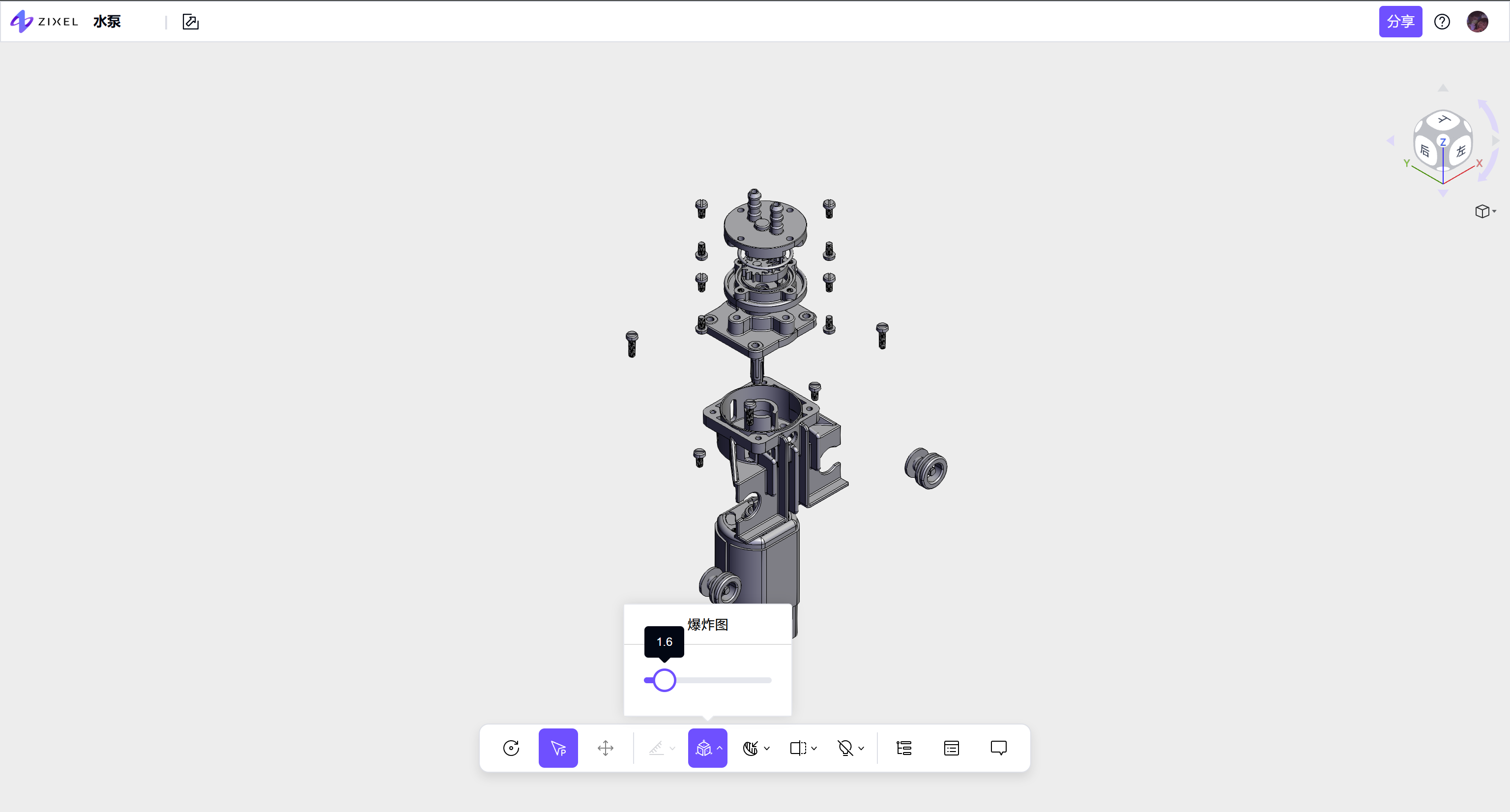

  1. 点击工具栏中的“爆炸图”按钮,打开爆炸图系数设置面板

  2. 拖动滚动条,调整模型爆炸系数

  3. 爆炸模式下,不支持测量操作表格工具

表格工具

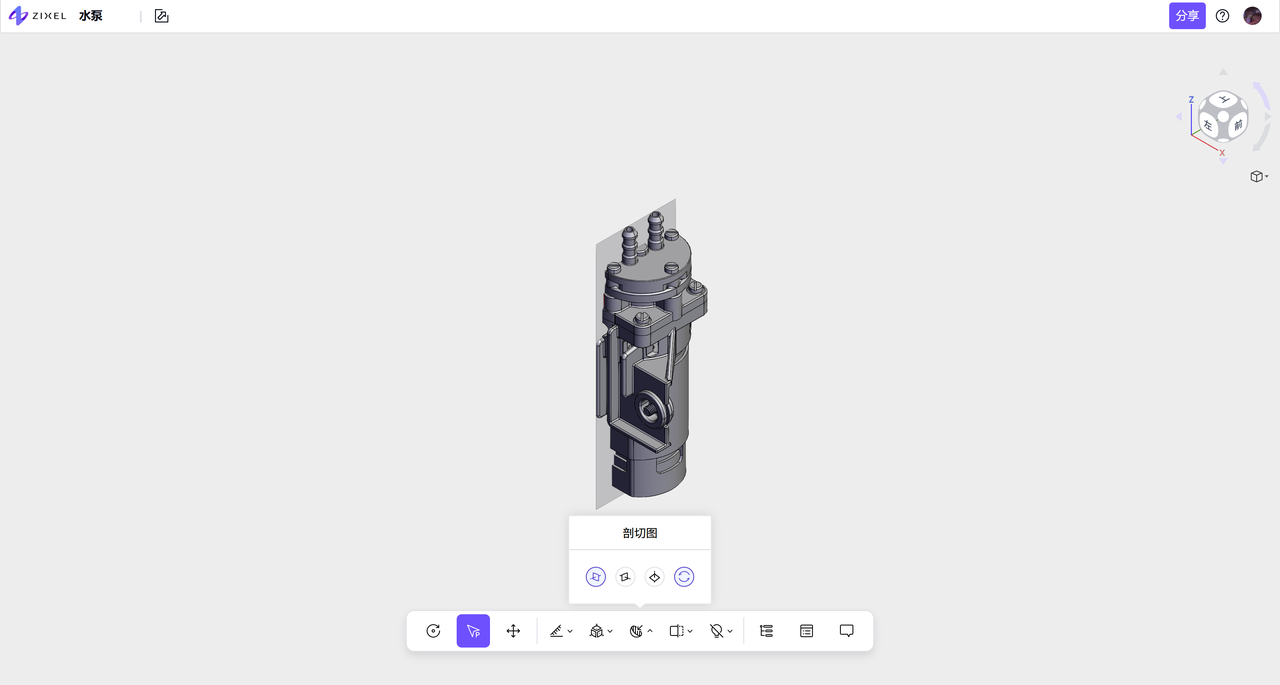

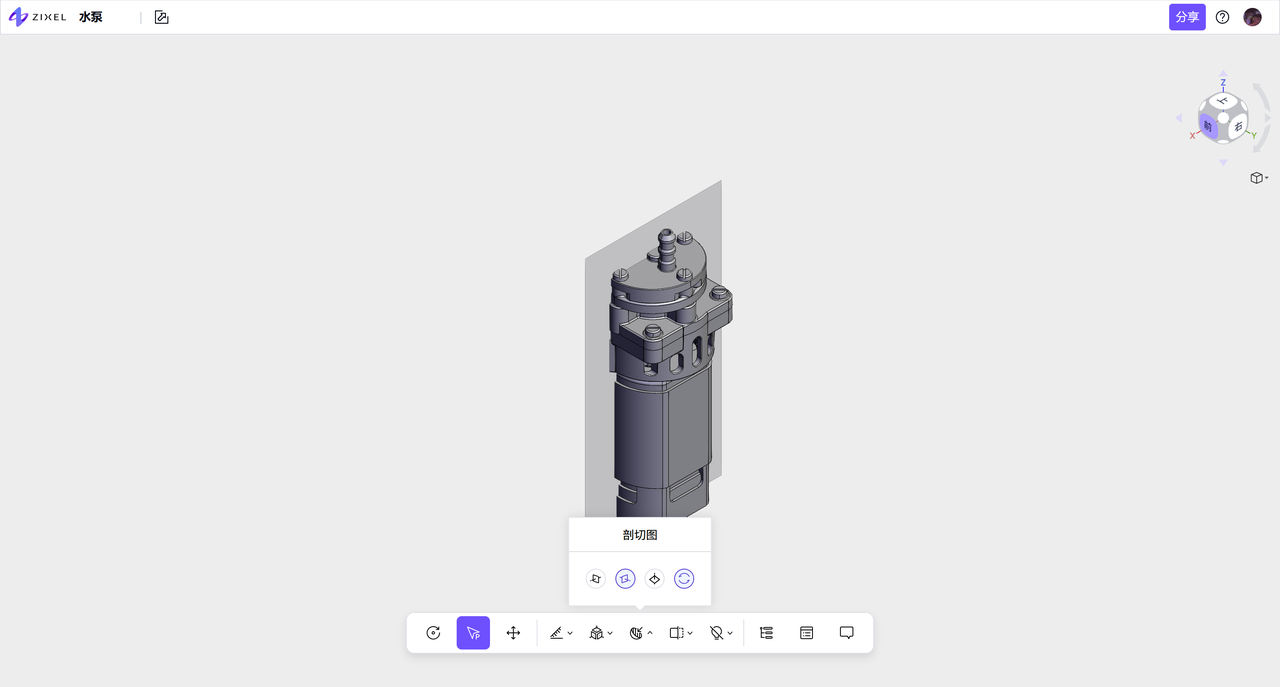

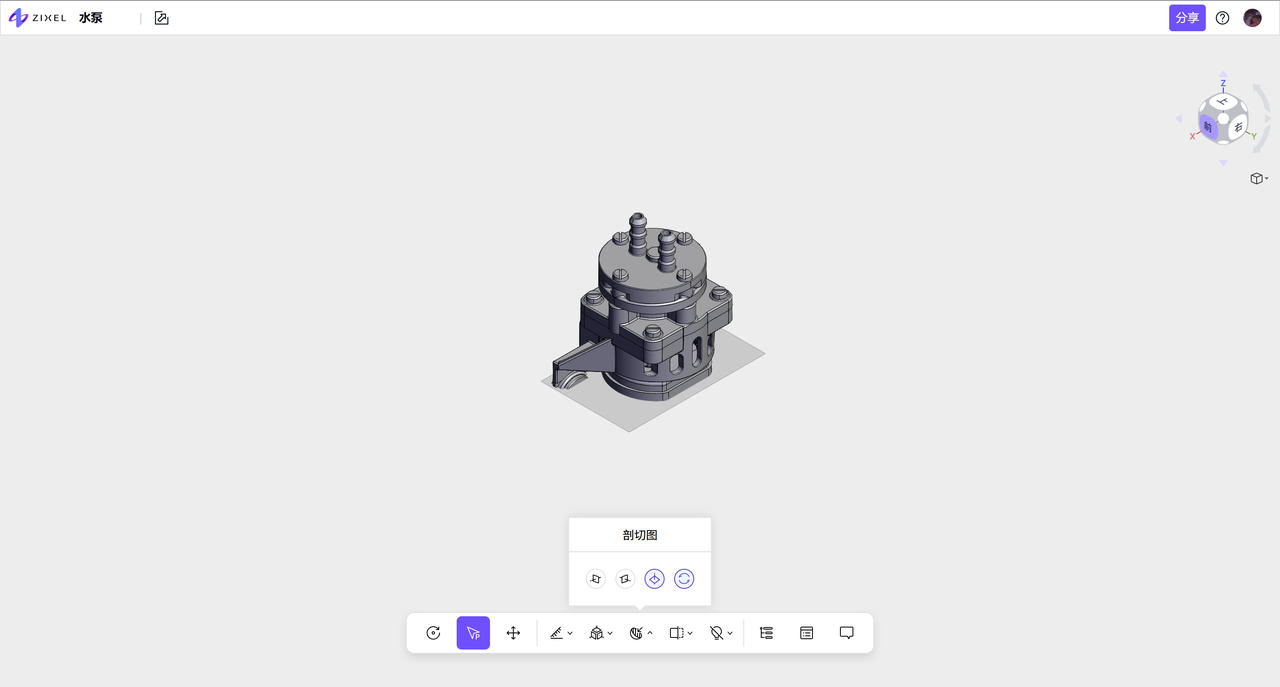

  1. 在工具栏中点击“剖切图”按钮,打开剖切图面板

  2. 剖切图面板的按钮从左至右依次是:X剖切、Y剖切、Z剖切、反转剖切

  3. 未选中任何对象时:剖切对象为整个模型

  4. 选中了某个对象:剖切对象为该对象

  5. 按住可拖动调整剖切面位置

    表格工具表格工具表格工具

表格工具

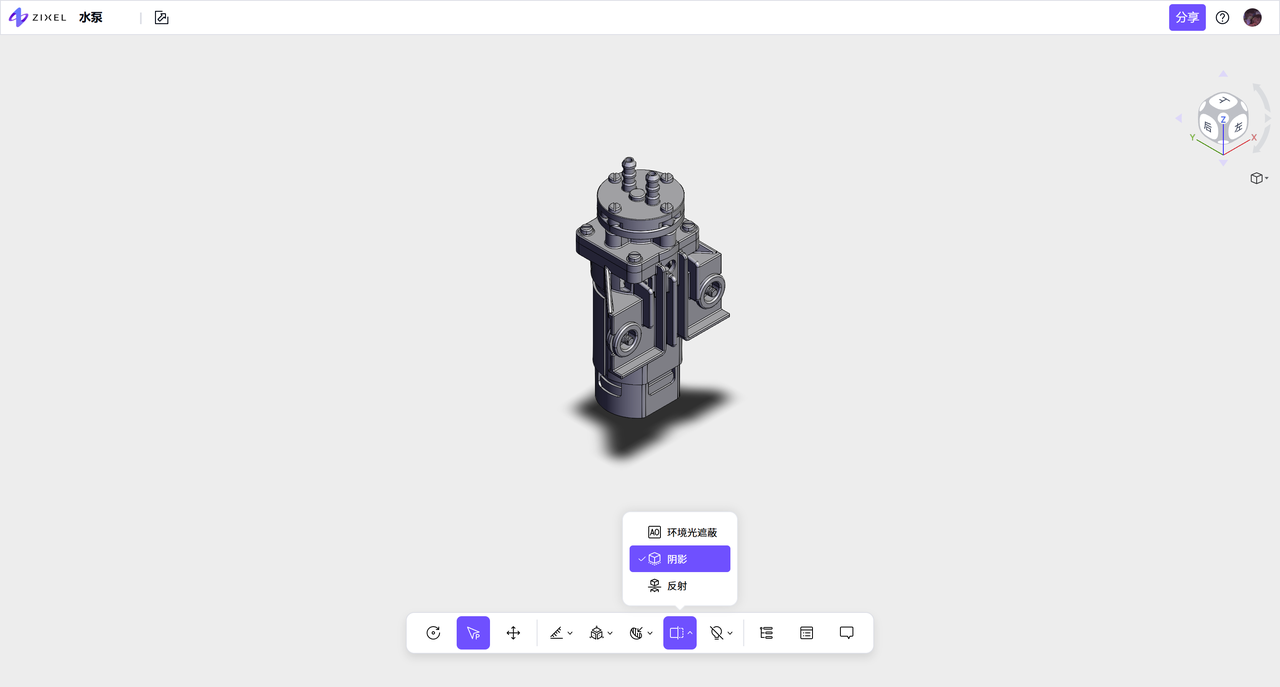

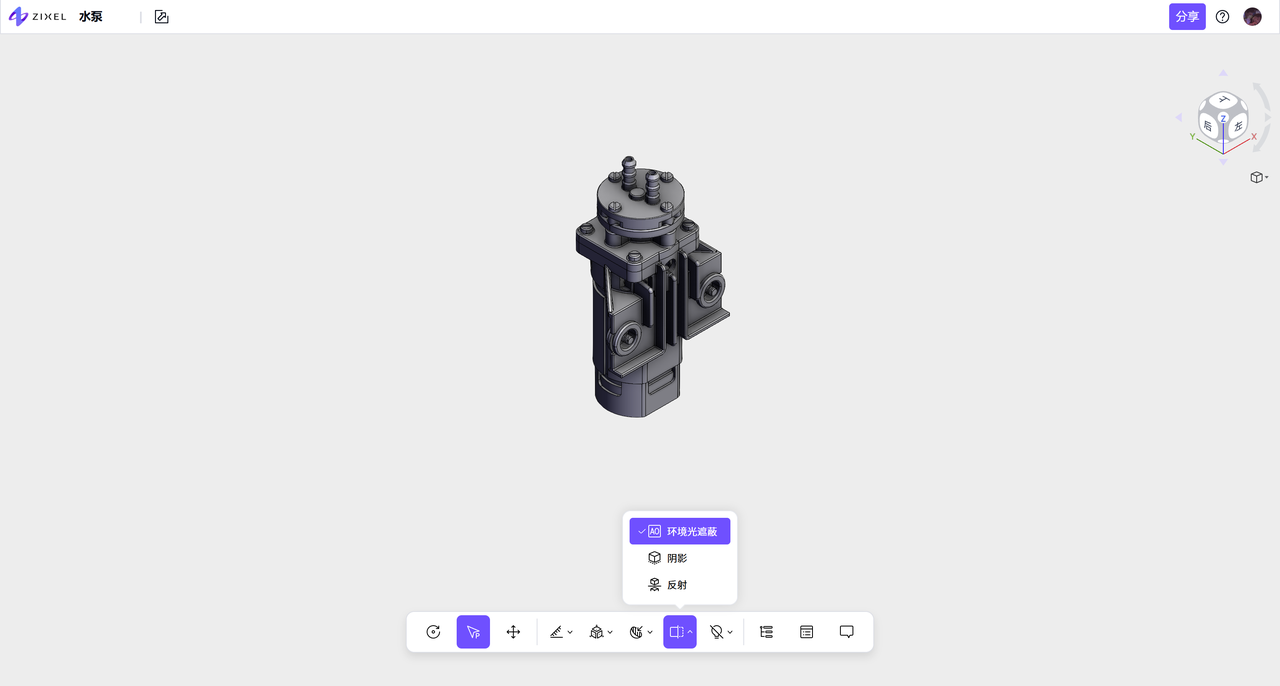

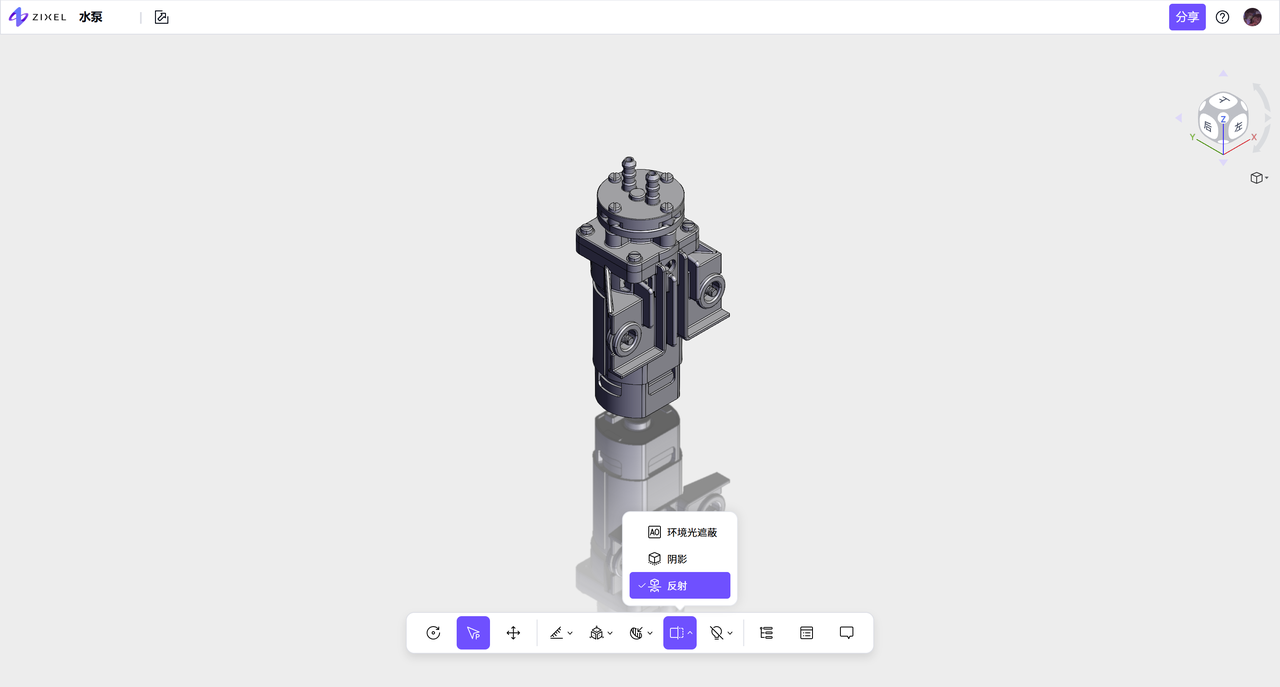

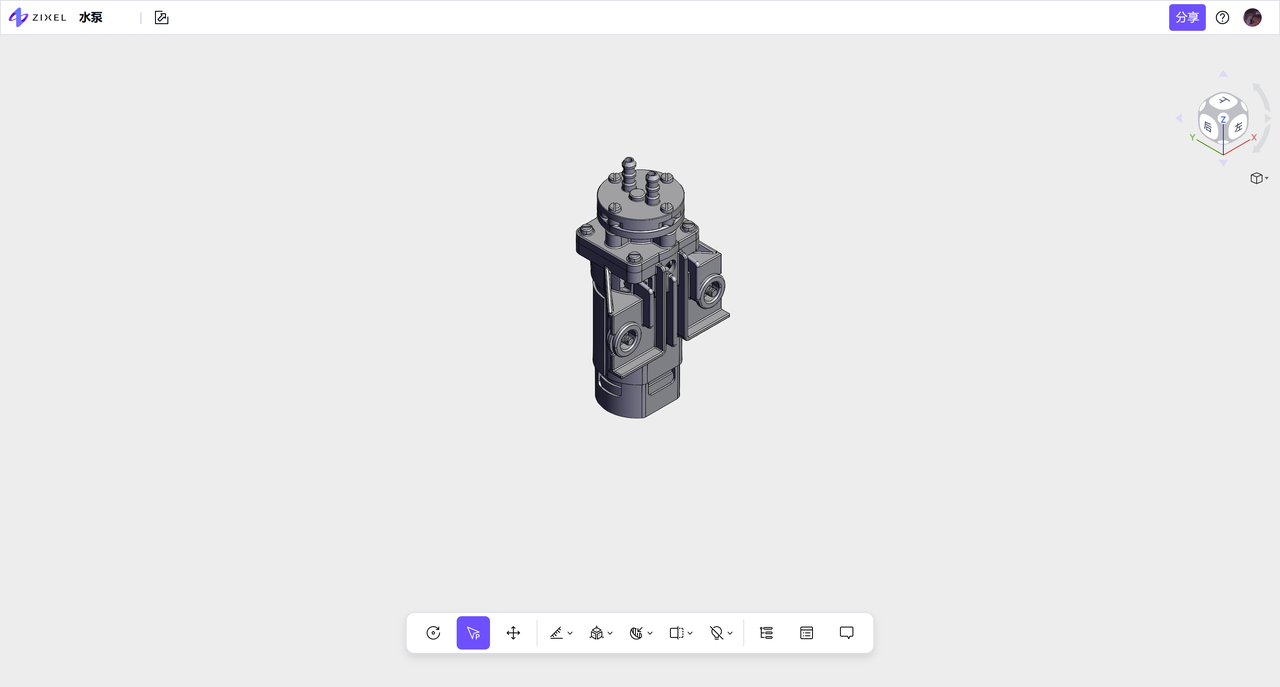

  1. 点击工具栏中的“渲染效果”按钮,选择打开/关闭对应效果

    表格工具表格工具表格工具表格工具

表格工具

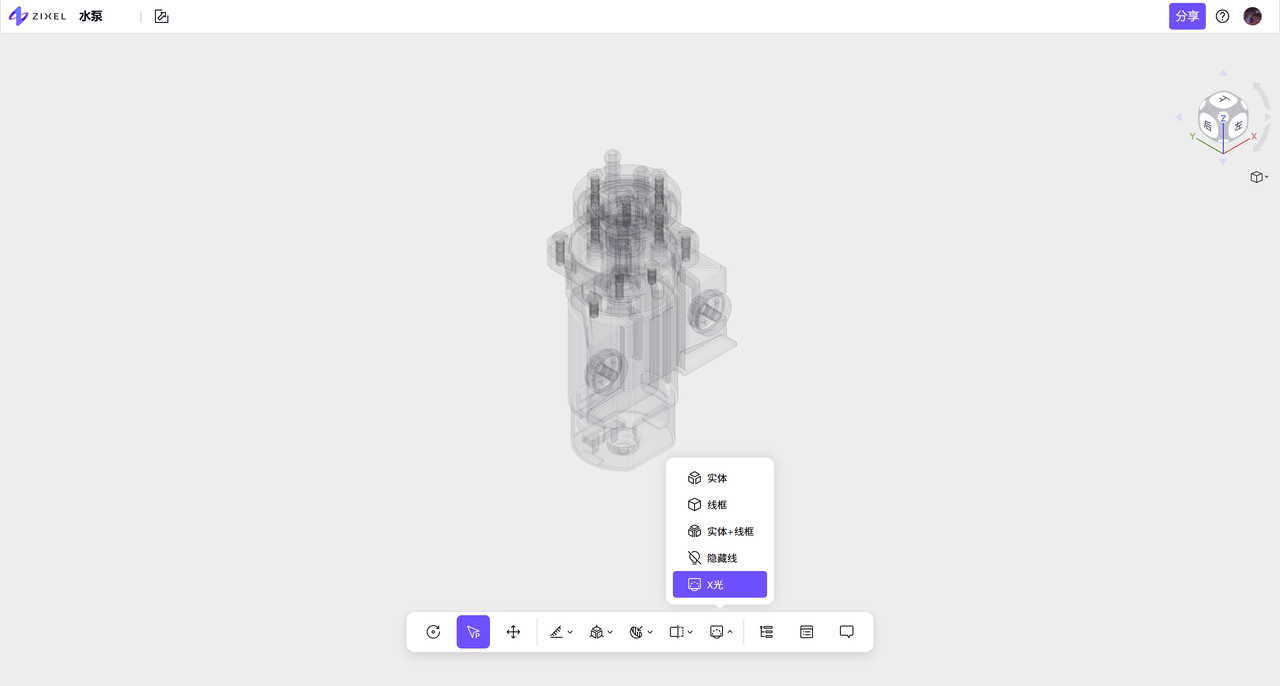

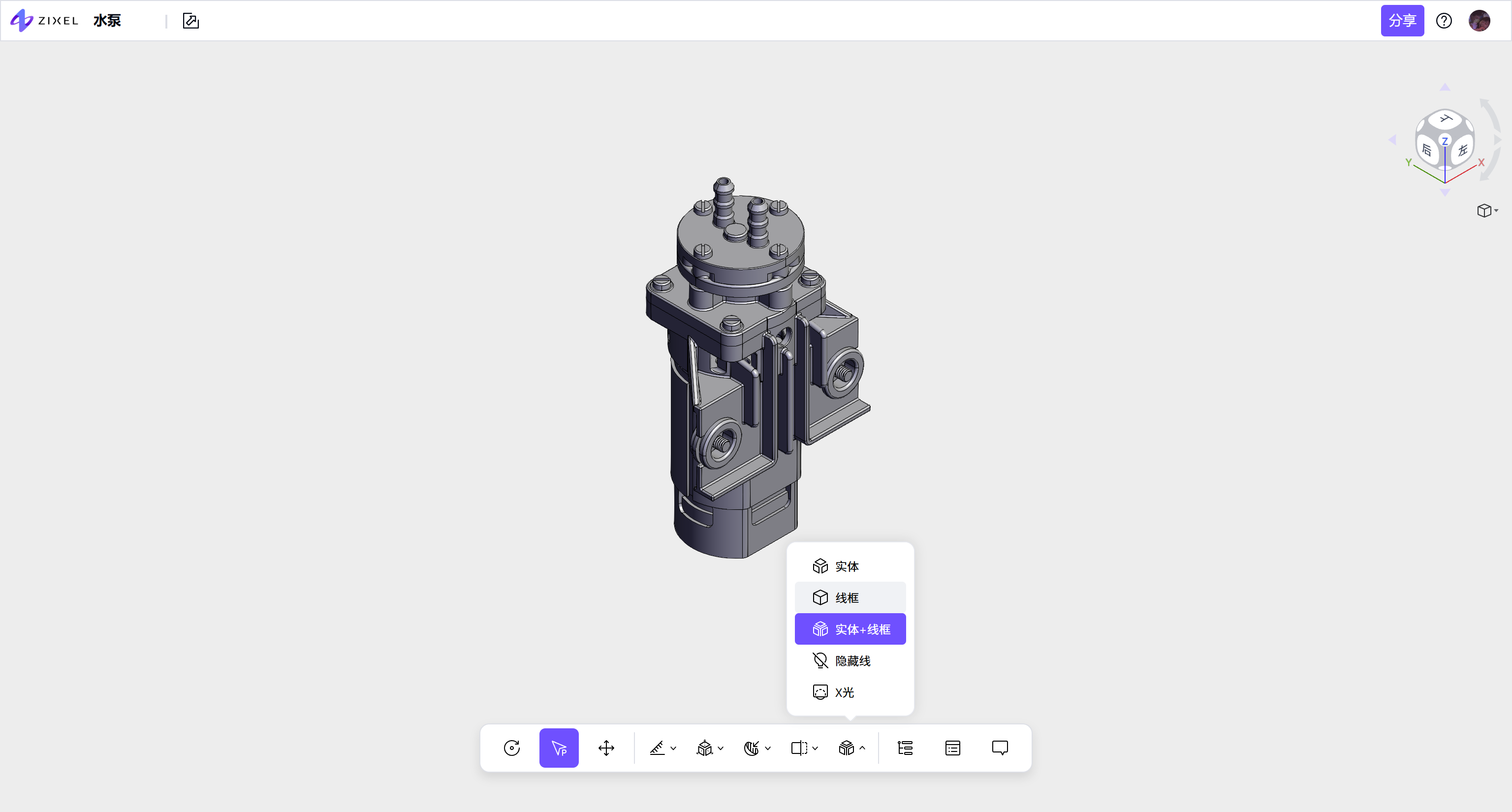

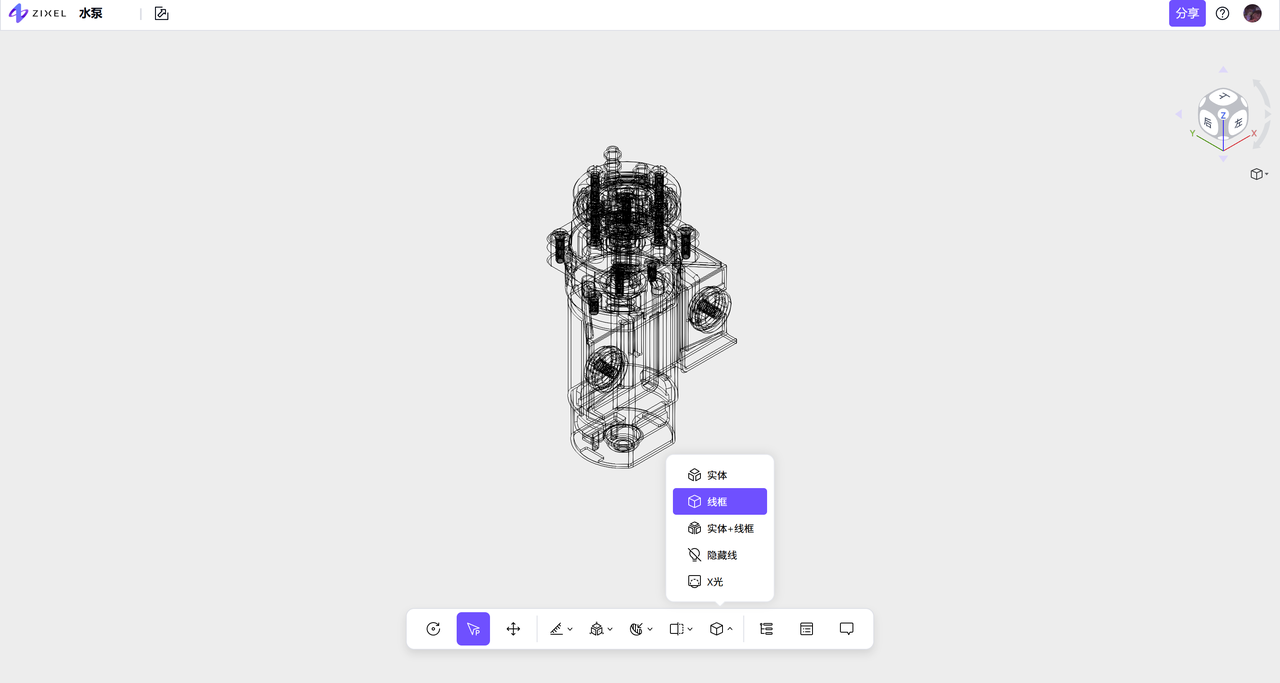

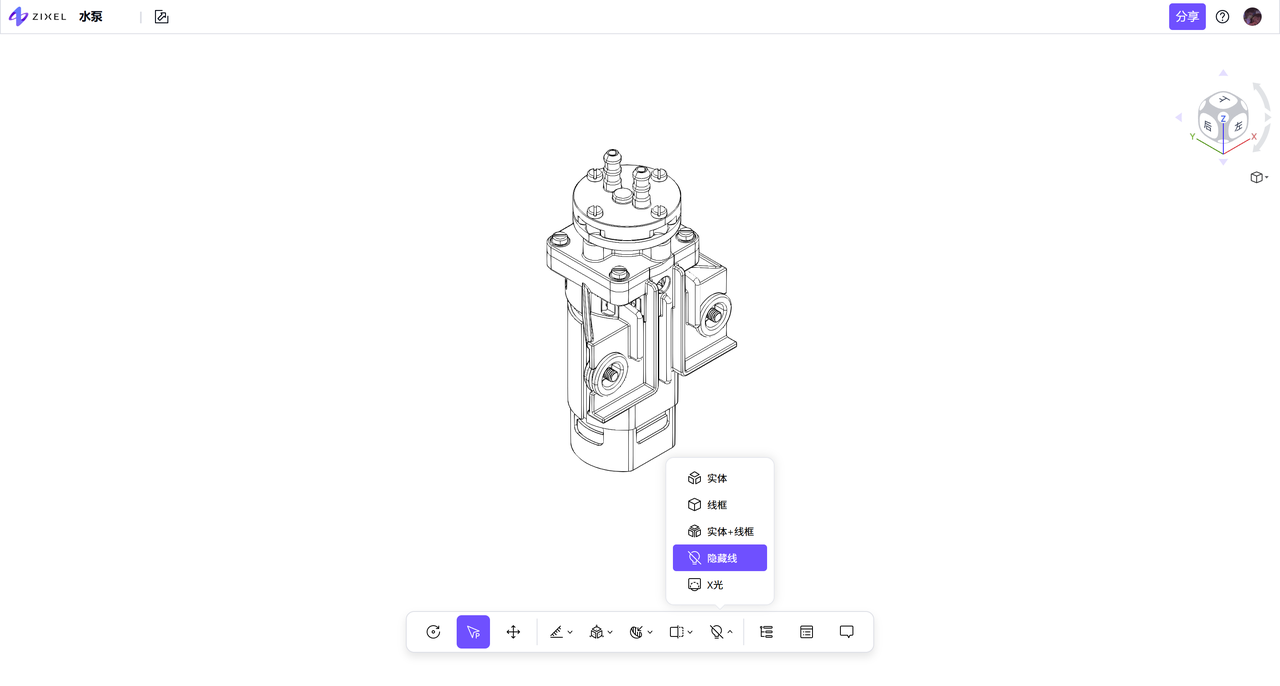

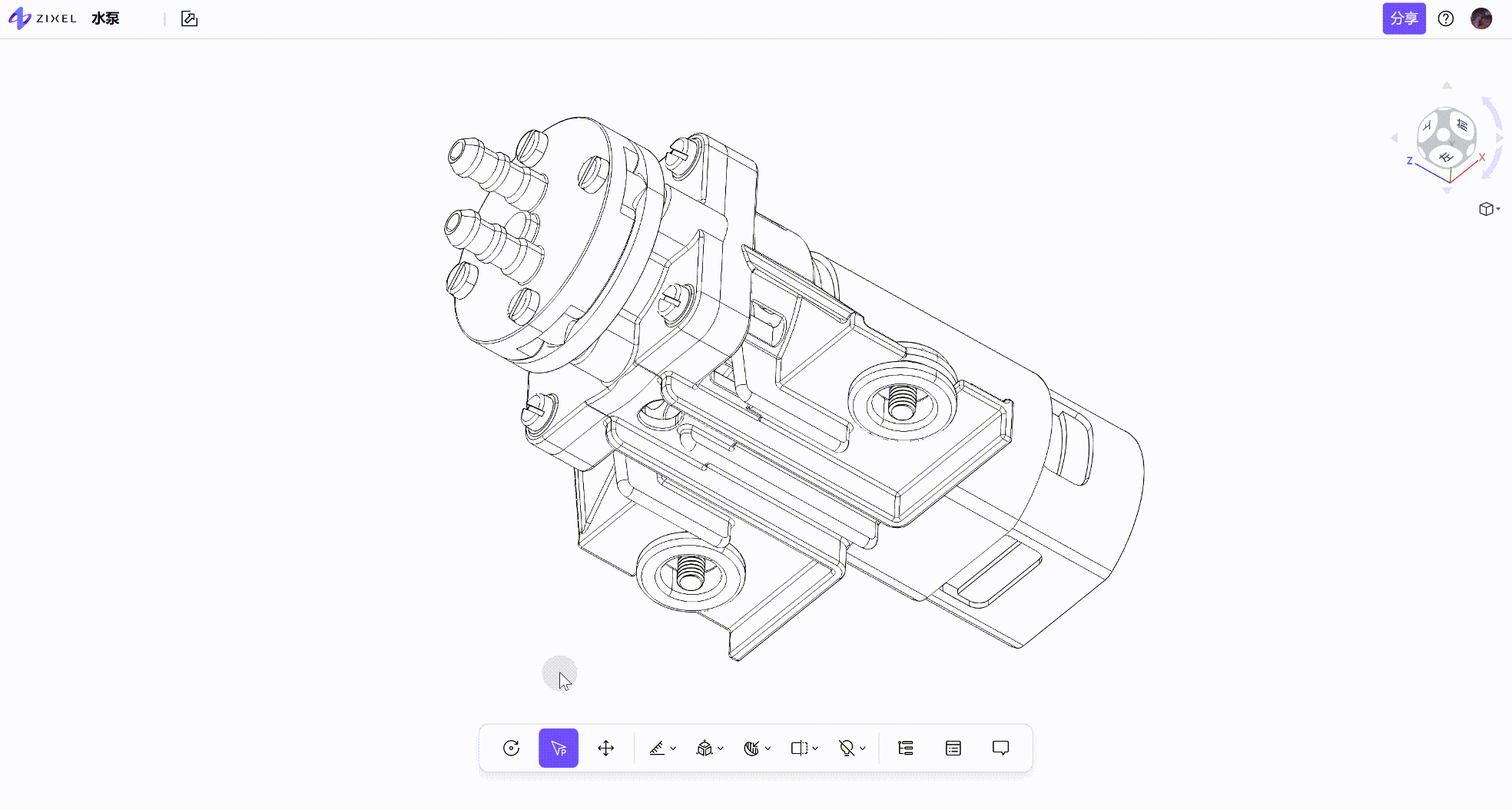

  1. 默认为实体+线框模式

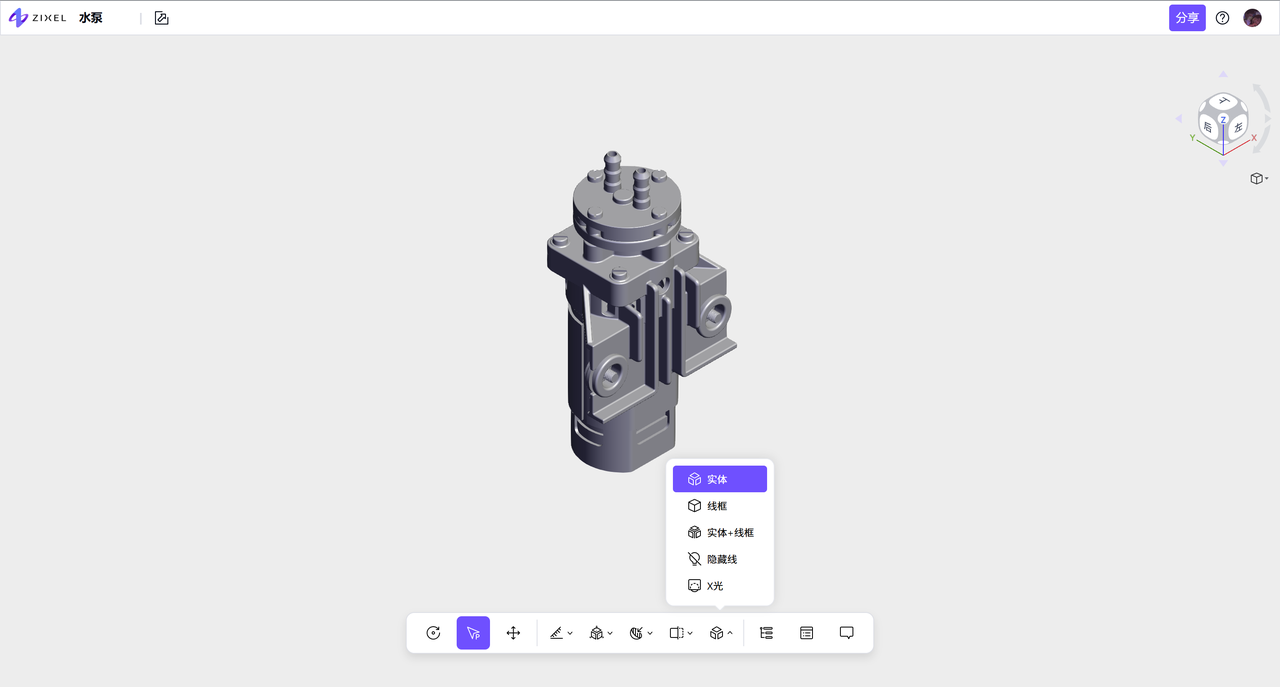

  2. 点击工具栏中的“渲染风格”按钮,选择切换对应风格

    表格工具表格工具表格工具表格工具表格工具

表格工具

  1. 点击工具栏中的“结构树”按钮,打开结构树面板

  2. 相关操作详见结构树章节

表格工具

  1. 点击工具栏中的“属性面板”按钮,打开属性面板

  2. 相关操作详见属性面板章节

表格工具

  1. 点击工具栏中的“评论”按钮,打开评论面板

  2. 相关操作详见批注章节

结构树

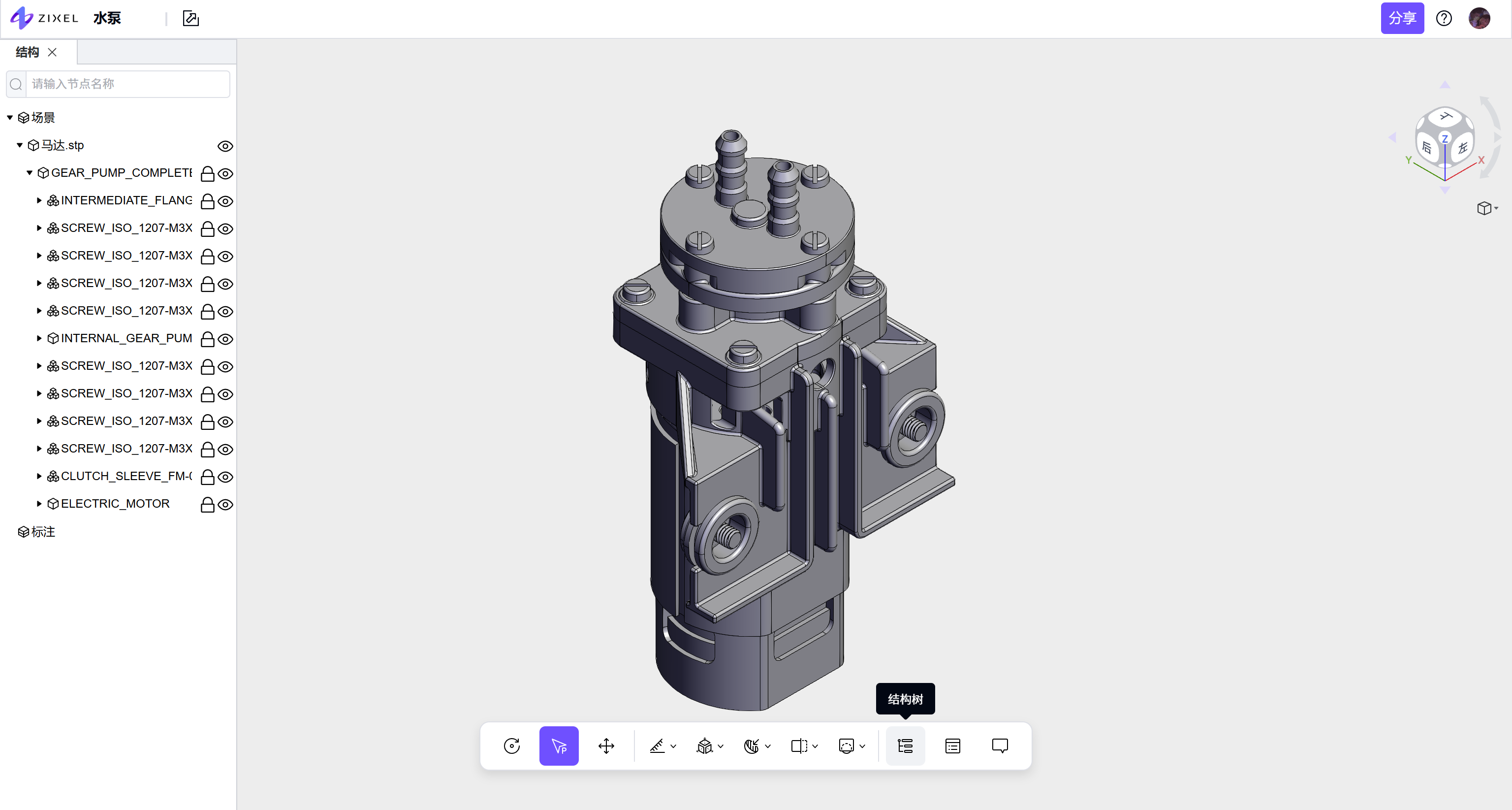

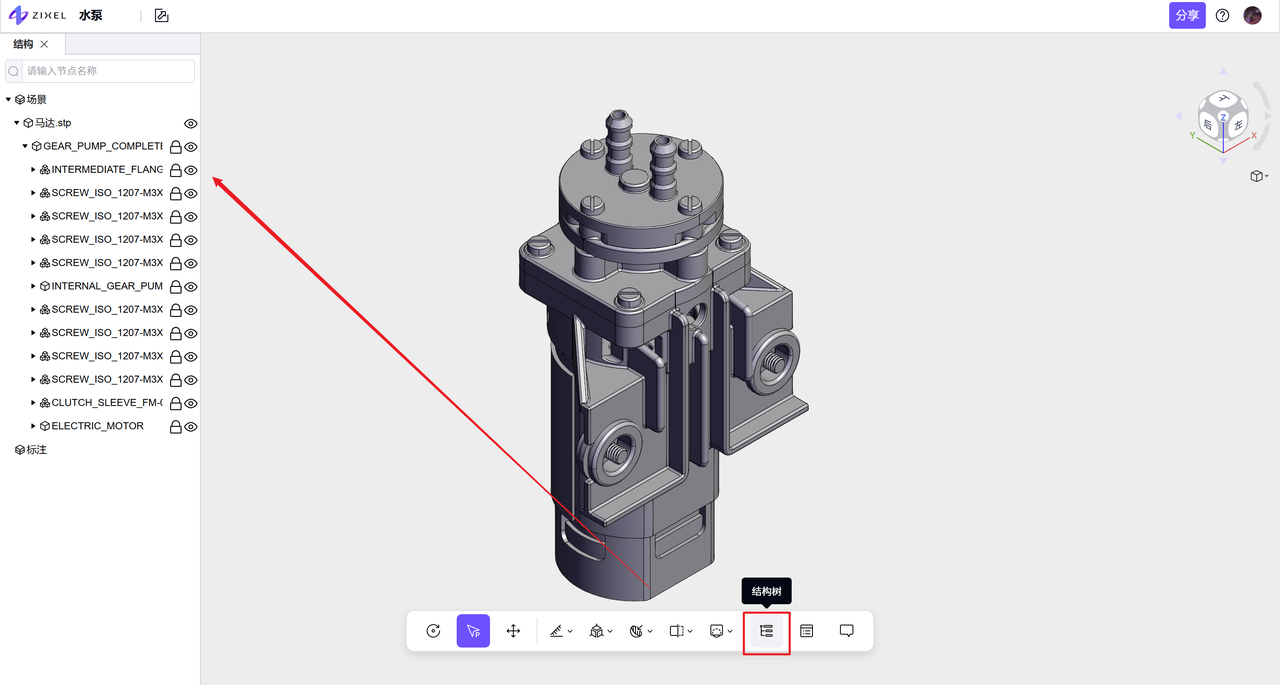

  1. 点击工具栏中的“结构树”按钮,打开结构树面板。

    查看模型查看模型

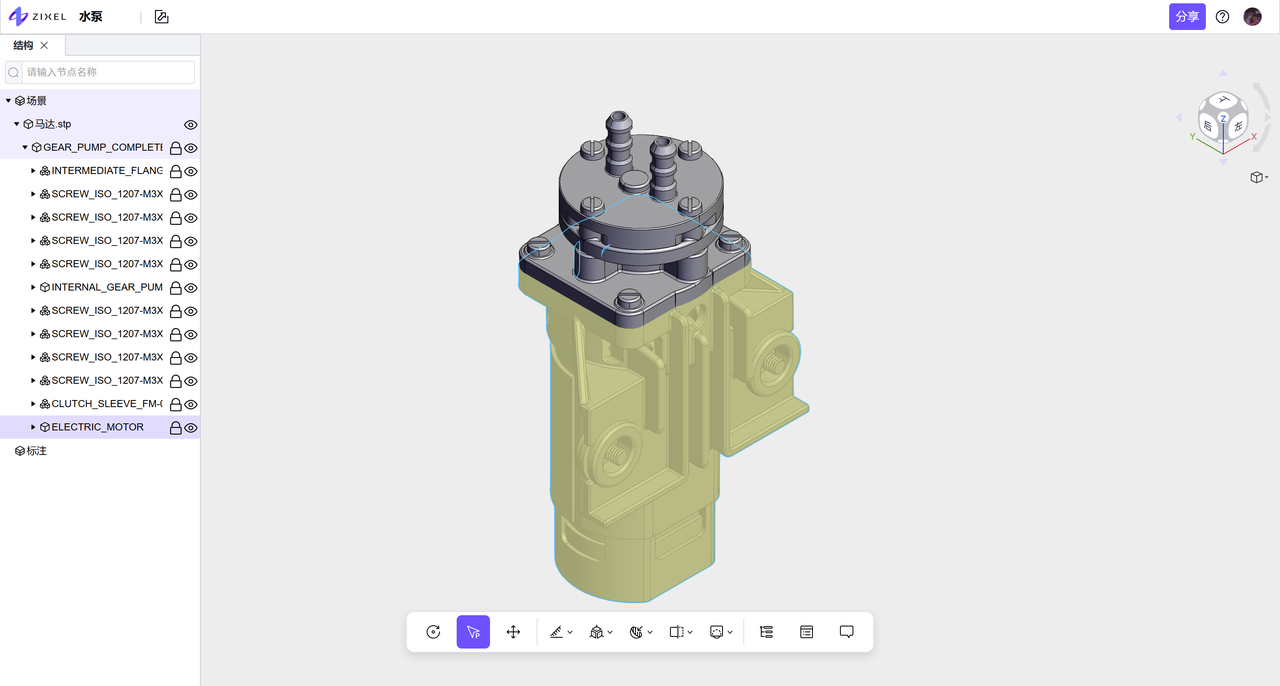

  2. 选择模型节点查看模型

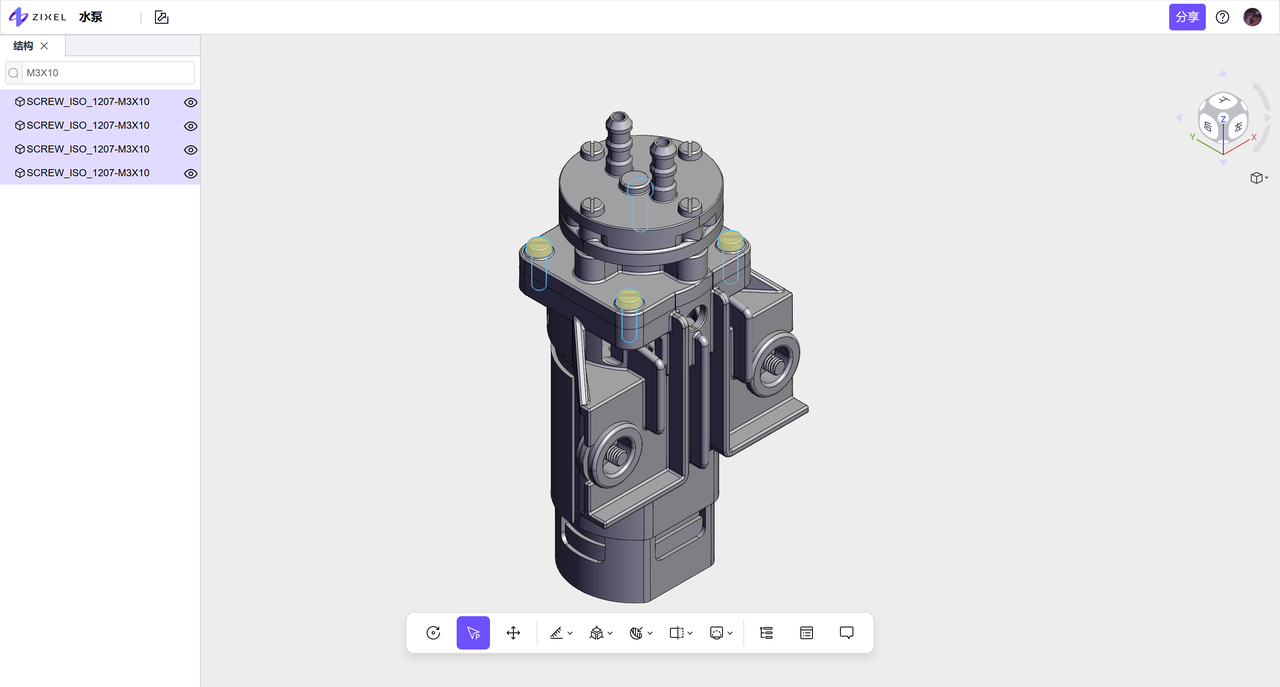

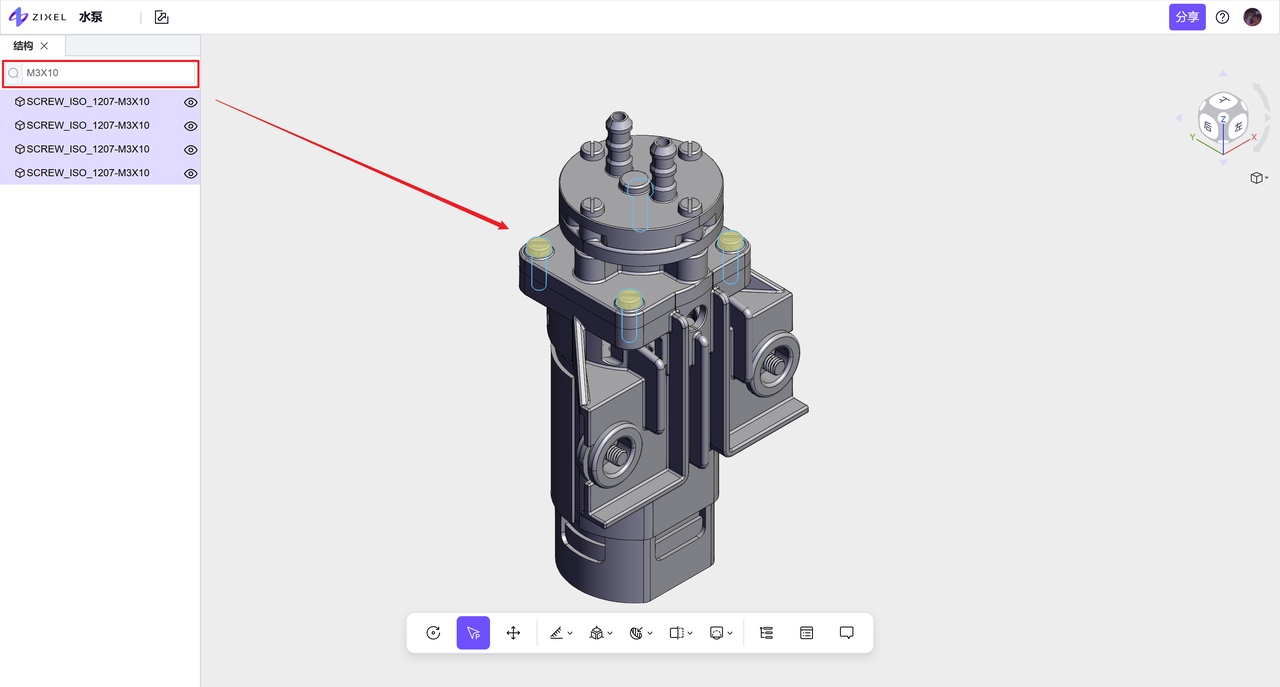

  3. 搜索模型节点查看模型查看模型

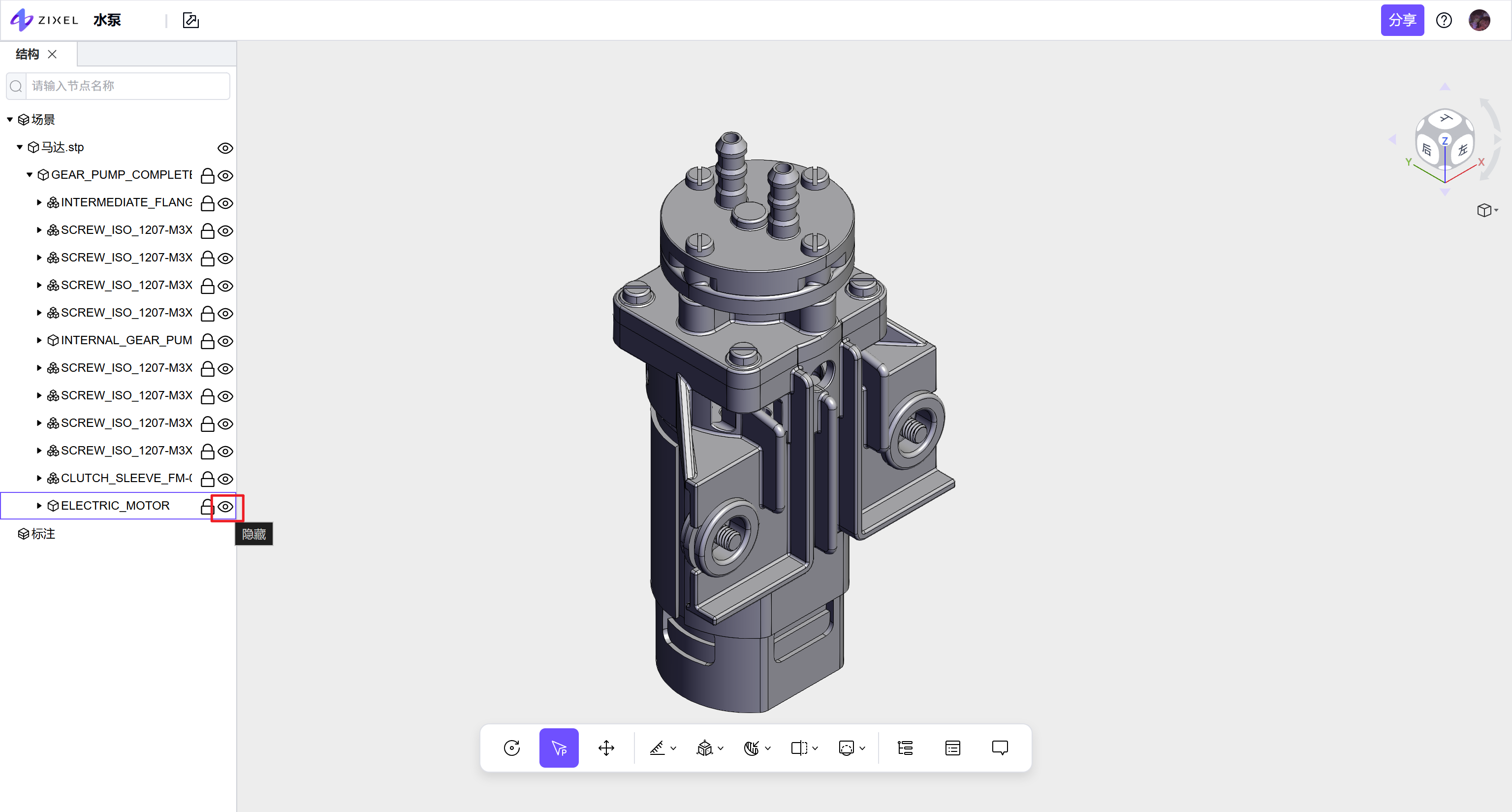

  4. 设置节点可见性查看模型

    点击结构树节点右侧的眼睛按钮可设置节点可见性。

属性面板

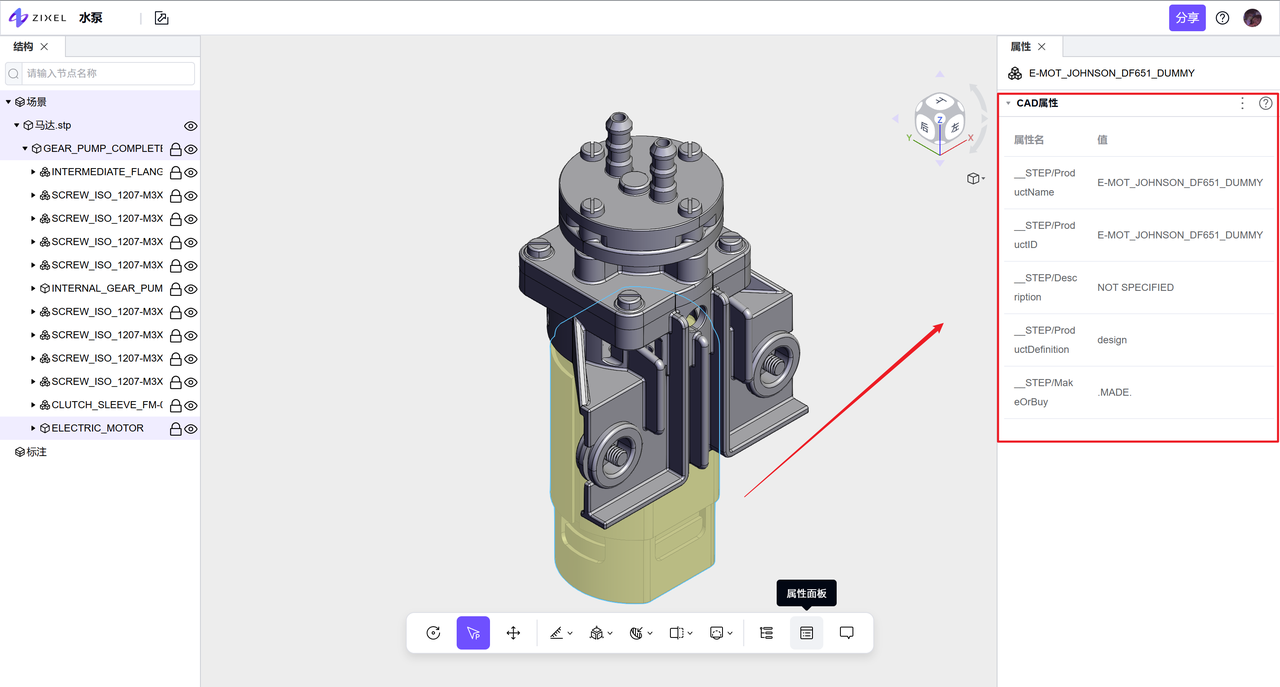

  1. 点击工具栏中的“属性面板”按钮,打开属性面板。

  2. 属性面板展示的是当前选中对象的属性信息,包括对象名称,CAD属性。(18)

    查看模型

  3. 如果选中对象是模型根节点,可在属性面板中查看与设置Cad Views、Filters、Layers、PMIs、Configurations。
